Pengacuan penyemperitan

Elastomer termoplastik TPE, dengan keanjalan seperti getah dan ciri pemprosesan termoplastik plastik, ialah bahan mentah getah lembut yang biasa digunakan dalam proses penyemperitan. Ia boleh menghasilkan produk berbentuk panjang secara berterusan seperti sarung kabel, jalur pengedap, hos, profil hiasan, jalur komposit bersalut getah, dsb. Pemprosesan penyemperitan mempunyai keperluan ketat terhadap reologi bahan mentah, kestabilan terma dan kekuatan leburan. Sebelum pengeluaran, rawatan pengeringan awal perlu dilakukan mengikut bahan: SEBS, SBS, TPV hanya perlu dikeringkan pada 70℃ selama 2 jam dalam persekitaran lembap, manakala TPU kerana sifat higroskopik yang kuat mesti dikeringkan secara penyahlembapan pada 85℃ selama 3-4 jam, kawalan ketat kelembapan untuk mengelakkan kecacatan seperti buih dan garisan perak pada produk.

Pemprosesan menggunakan penyemperit skru tunggal dengan nisbah panjang-ke-diameter 20:1 hingga 25:1, suhu dikawal mengikut bahagian berdasarkan kekerasan dan jenis TPE. Julat pemprosesan SEBS ialah 150-195℃, SBS diturunkan 10-15℃ secara keseluruhan untuk mengelakkan degradasi suhu tinggi, suhu pemprosesan TPV dan TPU lebih tinggi kepada 190-210℃. Skru menggunakan struktur berperingkat ricih rendah, digabungkan dengan tekanan belakang yang munasabah untuk menstabilkan plastikisasi leburan, tekanan kepala dikekalkan pada 5-15MPa, kelajuan skru dipadankan 30-150rpm berdasarkan kekerasan.

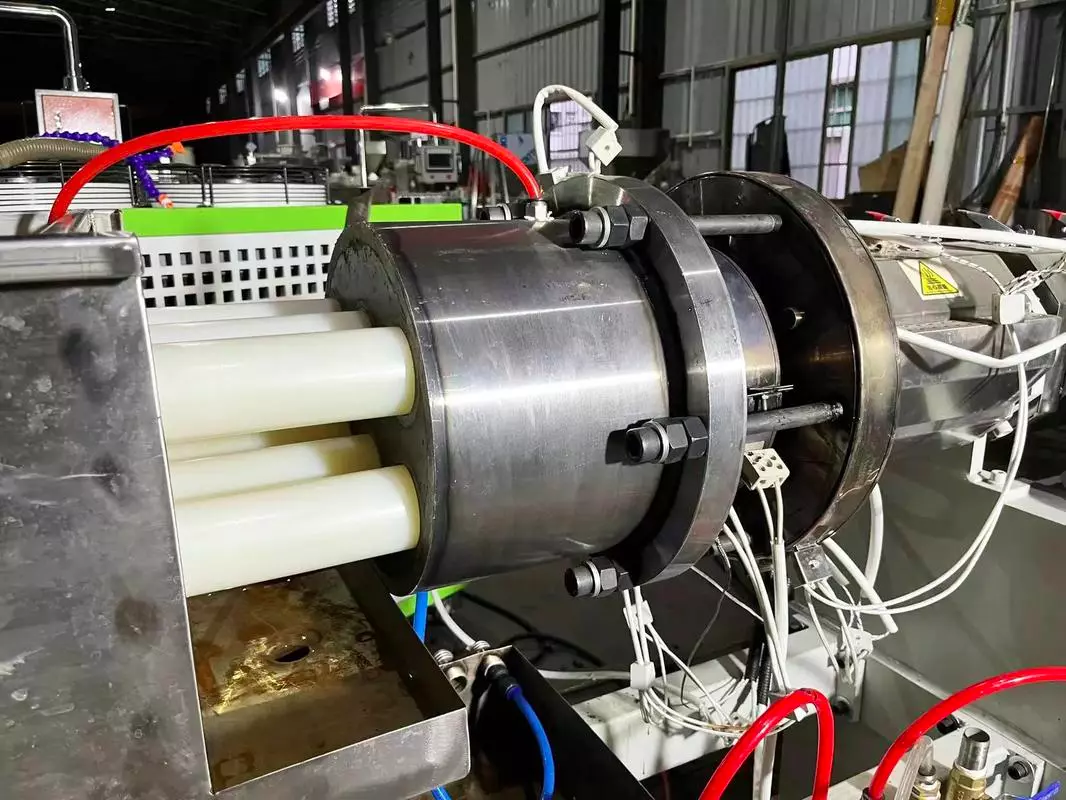

Selepas bahan lebur disemperit melalui acuan berbentuk aerodinamik, pengembangan acuan akan berlaku, perlu dipadankan dengan nisbah tarikan 1.1-1.5, kemudian disejukkan dan dibentuk melalui tangki air suhu rendah atau pembentukan vakum; suhu air penyejuk TPE lembut dikawal pada 15-25℃, suhu air TPV dan TPU keras dinaikkan kepada 30-40℃, memastikan kestabilan dimensi dan tidak melekat.

Produk TPE tersemperit mempunyai kecekapan pengeluaran tinggi, sisa tepi boleh dikitar semula dan diproses semula, mempunyai sifat pemulihan, rintangan haus dan rintangan cuaca yang baik. Produk TPV kebanyakannya digunakan untuk pengedap automotif, produk SEBS sesuai untuk profil getah lembut harian, bahagian tersemperit TPU memberi tumpuan kepada paip hidraulik rintangan haus. Semasa pemprosesan, dengan melaraskan suhu, kelajuan dan kelajuan tarikan, masalah seperti kulit yu, putus jalur dan turun naik dimensi boleh diperbaiki. Produk siap tidak memerlukan pemvulkanan, proses pemprosesan pendek, kos menyeluruh lebih baik daripada bahagian getah tersemperit tradisional.
